钻孔压浆桩介绍

钻孔压浆桩

利用长螺旋钻孔机钻孔,通过喷嘴向孔内高压灌注水泥浆为主剂的浆液,至没有塌孔危险的位置或地下水位以上0.5~1.0m处;起钻向孔内放入钢筋笼,并放入至少1根直通孔底的高压注浆管,然后投放粗骨料至孔口设计标高以上0.3m处;最后通过高压注浆管,在水泥浆终凝之前多次重复地向孔内补浆,直至孔口冒浆为止。

(1)优缺点。钻孔压浆桩的优点:①振动小,噪声低。②由于钻孔后的土柱和钻杆是被孔底的高压水泥浆置换后提出孔外的,所以能在流砂、淤泥、砂卵石、易塌孔和地下水的地质条件下,采用水泥浆护壁而顺利地成孔成桩。③由于高压注浆对周围的地层有明显的渗透、加固挤密作用,可解决断桩、缩颈、桩底虚土等问题,还有局部膨胀扩径现象,提高承载力。④因不用泥浆护壁,就没有因大量泥浆制备和处理而带来的污染环境、影响施工速度和质量等弊端。⑤施工速度快、工期短。⑥单承载力较高

钻孔压浆桩的缺点:①因为桩身用无砂混凝土,故水泥消耗量较普通钢筋混凝土灌注桩多,其脆性比普通钢筋混凝土桩要大。②桩身上部的混凝土密实度比桩身下部差,静载试验时有发生桩顶压裂现象。③注浆结束后,地面上水泥浆流失较多。④遇到厚流砂层,成桩较难。

(2)适用范围。钻孔压浆桩适应性较广,几乎可用于各种地质土层条件施工,既能在水位以上干作业成孔成桩,也能在地下水位以下成孔成桩;既能在常温下施工,也能在低温条件下施工;采用特制钻头可在风化岩层、盐渍土层及砂卵石层中成孔;采用特殊措施可在厚流砂层中成孔;还能在紧邻持续振动源的困难环境下施工。

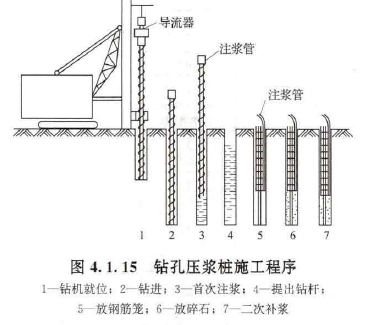

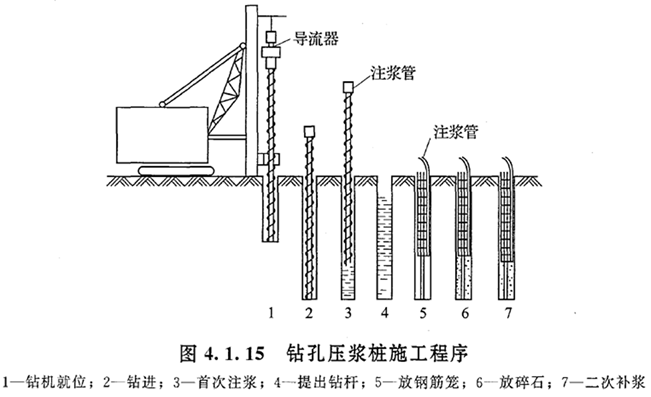

(3)施工流程。钻孔压浆桩施工设备主要有:长螺旋钻孔机、导流器、钻杆、钻头、注浆泵及管路系统、注水器、浆液制备装置等。施工工艺流程如下图所示。
