三、案例分析题(共5题,1、2、3题每题20分,4、5题各30分。请根据背景材料,按要求作答)
31、
背景资料
某集团公司项目经理部承担一段铁路工程施工,施工内容包括路基、桥梁、隧道及机械铺轨与架梁。铁路为新建双线铁路,技术标准为时速200公里的客货共线铁路。标段中间有既有车站,车站内有足够大的平整场地,地质条件良好。既有铁路上有铁路碴场,货源充足。

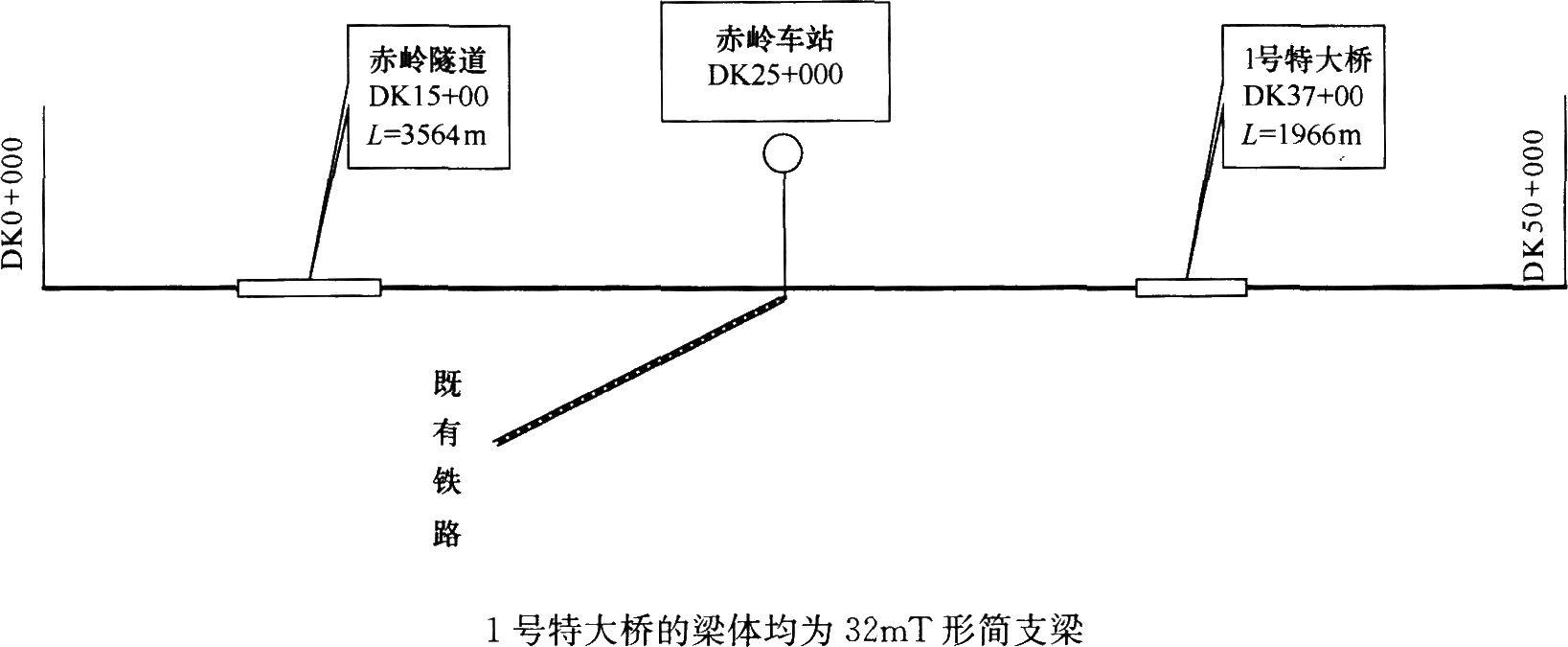

主要结构物平面布置如下图:
问题
1.根据背景资料,给出铺轨基地设置位置,并说明理由。
2.针对背景资料,指出正确的铺轨顺序,并说出原因。
3.根据背景资料,给出1号特大桥的制架梁施工方案。
4.采用流程图的形式写出在路基上机械铺轨整道的工艺流程。
32、
背景资料
A施工单位承建某新建单线铁路隧道,隧道全长1280m。根据设计图纸,进口段50m埋置较深,出口段30m埋置较浅,设计围岩级别均为Ⅴ级,石质比较破碎。洞身部分除进、出口段外围岩级别主要为Ⅱ级,局部节理较发育地段围岩级别为Ⅲ级,地下水不发育。在施工前及施工中有以下情况发生:
事件一,进口段正洞施工时,施工单位采用全断面法开挖,刚进洞即发生塌方事故,所幸没有人员伤亡。
事件二,由于该隧道围岩中基本没有裂隙水,且钻孔时高压水有时不足,钻爆作业时粉尘特别大,施工队采取加强通风的措施,但效果不明显。
事件三,进出口段Ⅴ级围岩段开挖支护完成后,同时进入洞身Ⅱ、Ⅲ级围岩地段施工,假定每一单口循环开挖进尺为2.50m,平均综合循环时间为12h,剩余20m后由出口端单口开挖。
问题
1.指出事件一中造成隧道塌方的主要原因。
2.针对事件二,还可采取什么措施有效降低粉尘?
3.针对事件三,进入洞身Ⅱ、Ⅲ级围岩地段后多少天可实现隧道贯通。
33、
背景资料
某集团公司承建既有线铁路改造工程,项目内容有桥涵、路基和轨道等。工程开工后,发生以下事件:
事件一,项目经理部在经公司同意后将某桥涵顶进工程的施工任务分包给一家具有专业承包资质的公司施工,并签订了专业分包合同。
事件二,专业分包公司为了加快施工进度,在列车通过线路时顶进,造成运营线路发生行车安全事故,并造成2人重伤。事故发生后,项目经理立即组织人员抢救伤员,排除险情,防止事故扩大,做好标识,保护了现场,并在事故发生后规定时间内报告企业安全主管部门,事故报告内容有:事故发生的时间、地点、单位,伤亡人数和事故发生原因的初步分析。
问题
1.针对事件一,项目部将桥涵顶进工程分包是否合法?为什么?
2.针对事件二,指出造成安全事故的原因,并给出保证营业线桥涵顸进施工安全的措施。
3.针对事件二,指出事故报告内容是否完整,如不完整请补充。
34、
背景资料
某集团公司项目经理部承担一段铁路工程施工,施工内容包括路基、桥梁(含制架梁)、隧道,不含铺轨。拟上场的队伍,为集团公司下属两个综合工程公司。
铁路为新建双线铁路,技术标准为时速250公里的客运专线铁路。标段中间有一座长大隧道,地质复杂,只有两个作业面。路基工程量比较多。
项目经理部进场后,进行了工区划分和任务分配,如下图。并要求各工区配置了相应的重要技术岗位,包括工区总工、安全长、工程部长、专业桥梁工程师、专业路基工程师。
在施工过程中发生以下事件:
事件一,项目部接到集团公司的指示,集团公司下属专业隧道公司必须参与施工,并以隧道口外1000m为施工分界。
事件二,专业隧道公司上报了初步的隧道施工机械,包括混凝土搅拌机、运输罐车、混凝土拖泵、变压器、风枪、锚杆台车、钢筋加工机械、高位水池及水管。
问题
1.请绘出现场项目经理部组织机构图。
2.针对图示,配置一工区所需架子队。
3.根据背景资料,指出项目部配置的技术岗位中缺少的几个重要岗位。
4.根据事件一,重新列表进行工区划分和任务分配。
5.针对事件二,请补充缺少的主要隧道施工机械。
35、
背景资料
某普通铁路桥梁工程,桥跨布置为12×32m简支T梁+(40+56+40)m连续箱梁+6×32m简支T梁;0号桥台采用C25混凝土扩大基础,基础尺寸为14.6m×10.6m,厚3.0m,其余墩台为钻孔桩基础。根据设计要求,由于0号桥台基础为大体积混凝土,为减少其混凝土水化热,扩大基础混凝土施工时可埋放部分片石;主墩的基础位于深水中,河床处为裸岩,施工期水深5m,深水基础的承台为高桩承台;连续梁采用悬浇法施工,根据设计要求,0号块和1号块混凝土采用托架法现浇,然后拼装挂篮,用悬臂浇筑法对称施工。
施工单位针对0号桥台扩大基础制定的施工方案如下:
(1)在0号桥台扩大基础施工中埋放厚度为不小于120mm的石块,且埋放的数量为混凝土结构体积的20%。
(2)扩大基础中埋放的石块强度为MU30。
(3)石块均匀分布,净距不小于150mm,距结构侧面和顶面的净距不小于200mm,石块不得接触钢筋和预埋件。
问题
1.根据背景资料,指出0号桥台扩大基础施工方案制定的不妥之处,并给出正确的做法。
2.根据背景资料,指出主墩深水基础应采用的围堰类型。
3.根据背景资料,指出主跨连续箱梁0号和1号块的混凝土浇筑次数。
