三、案例分析题
案例一

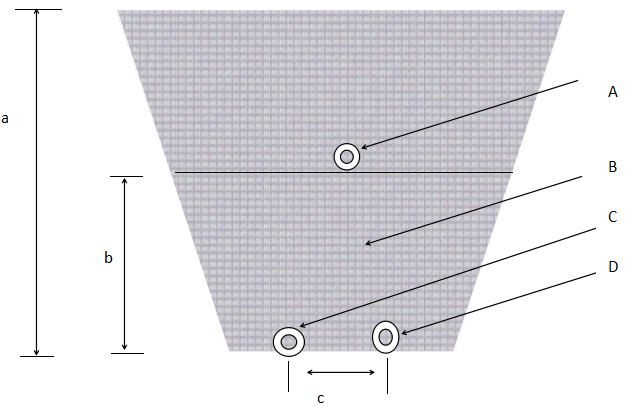

某施工单位在东南沿海某省建设一干线传输线路工程，包括直埋光缆线路、波分设备安装。部分线路同沟敷设一本地网光缆，开工前，项目部将工程分解为路由复测、开箱检验、单盘测试、机架设备安装、走线架安装、光纤布放、缆沟回填、误码测试、光缆配盘、埋设标石、电源线敷设及成端、中继段测试、传输系统优化、信噪比测试、光缆成端、本机测试、工程验收等17个工序。施工中硬土空旷区光缆埋设图如图所示，

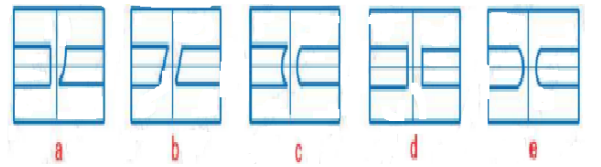

施工作业人员在光缆熔接过程中，采用熔接机监测光缆接续情况，熔接机屏幕显示如图2所示。

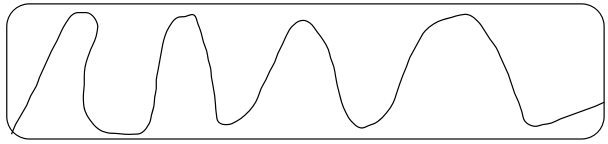

在测试阶段，对波分设备信噪比进行测试，信噪比测试图如图3所示。
问题：
1.图1中a、b、c的最小值是多少？A、B、C、D分别代表什么
答案：a、b、c的最小值分别是1200mm、300mm、100mm
A、B、C、D分别代表排流线、细土（沙土）、新敷设光缆、本地网光缆
解析： 光（电）缆沟回填土时，应先回填3000mm厚的碎土或细土，并应人工踏平；石质
沟应在敷设前、后铺 100mm 厚碎土或细土；待安装完其他配套设施（排流线、红砖、盖板等）后 ，再继续回填土，每回填3000mm应夯实一次；第一次回填时，严禁用铁锹、镐等锐利工具接触光缆，以免损伤光缆。
2.指出图2中异常情况的图序号，并说明如何处理。
答案：图1.2种异常情况图序号有：a、b、c、e。（每个1分，共4分）
(1)a图端面切割有缺损；处理方式：调整或更换切割刀，重新制作光纤端面，要求端面合格。
(2)b图端面切割角度过大；处理方式：调整切割刀角度，重新制作光纤端面，要求端面合格。
(3)c图端面凹陷，熔接推进量过大或放电时间不当。处理方式：减少推进量或做放电校正实验。
(4)e图端面凸起，熔接推进量太小或放电时间不当。处理方式：增加推进量或做放电校正实验。
解析：实物操作题目，需要实际工作经验
3.按施工顺序选出设备安装调试的专业工序
答案：开箱检验----走线架安装---机架设备安装----电源线敷设及成端----光纤布放---本机测试--信噪比测试------误码测试------传输系统优化--------工程验收
解析：设备安装工程的施工顺序：施工现场准备― 器材检验---安装走线槽（架〉―抗震基座的制作安装-----机架、设备的安装― 电源线的布放― 信号线缆的布放― 加电―本机测试—系统测试—竣工资料的编制―工程验收
4.指出图3中纵轴、横轴的单位及使用仪表名称。
答案：纵轴单位为dBm 横轴单位为nm 使用仪表为光谱分析仪
解析：实物操作题目，需要实际工作经验
