案例五：

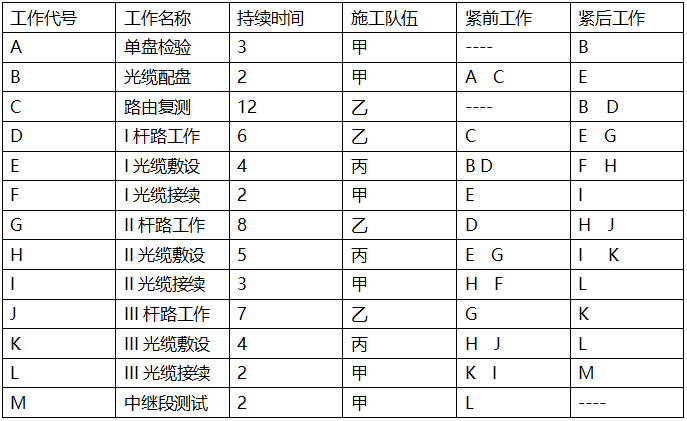

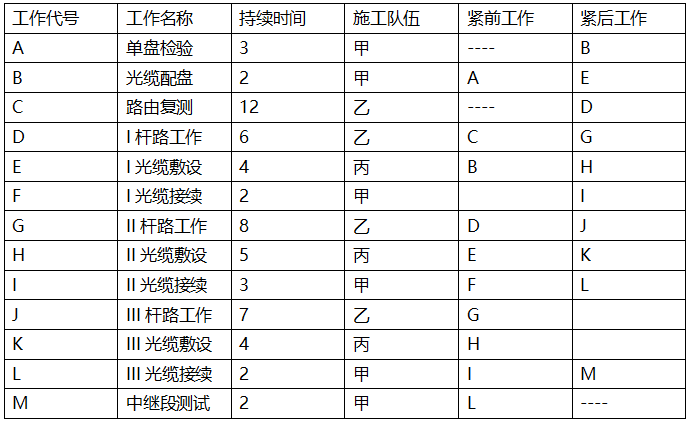

某施工单位承接架空线路全长120KM，分为三个中继段，采用G652光缆，项目部根据现场摸底报告、资源配置计划和施工定额，编制了进度计划，项目部在计划制定过程中进行工作分解，时间估算，责任分工和作业排序见表，并制定双代号网络图，部分网络图见图：
问题：
1.指出进度计划编制依据的错误之处，并补全进度计划编制依据
答案：错误之处：依据资源配置计划编制进度计划错误
理由是：应根据进度计划配置施工所需的资源，不能依据资源配置计划编制进度计划。
施工合同对工期的相关要求
批准的施工图设计
项目资源供应状况
以往类似工程的实际进度及经济指标
解析：1、施工合同对工期等相关要求。
2、批准的施工图设计。
3、施工定额。
4、现场摸底报告，或者已经掌握的施工现场具体环境及工程的具体特点。
5、项目资源供应状况，包括能够投人项目的人员状况，工器具仪表设备状况，项目材料和设备供应状况。
6、以往类似工程的实际进度及经济指标。

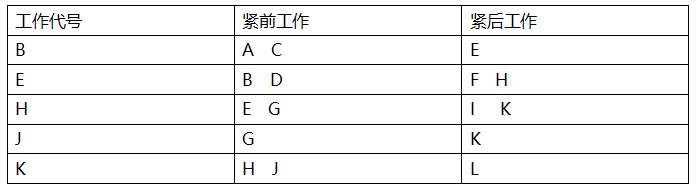

2.写出B、E、H、J、K的紧前工作和紧后工作
答案
解析：

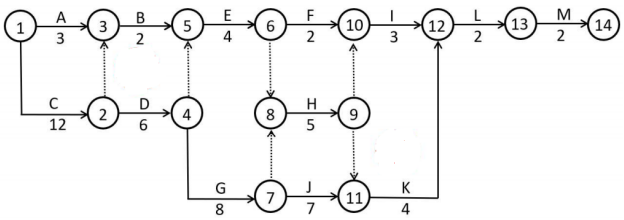

3.补充绘制完成双代号网络图
解析：
根据双代号网络图的紧前紧后关系和绘图原则绘制

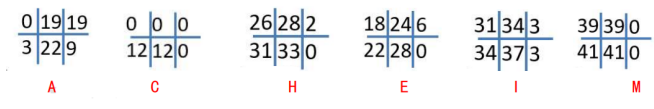

4.列出ACEHIM的六个时间参数
解析：标号法
5.写出关键工作和计算总工期
解析：标号法
6.中继段测试包含哪些项目
(1)中继段光纤线路衰减系数及传输长度的测试；
(2)光纤通道总衰减；
(3)光纤后向散射信号曲线；
(4)偏振模色散系数(PMD)和色素色散测试；
(5)光缆对地绝缘测试。
