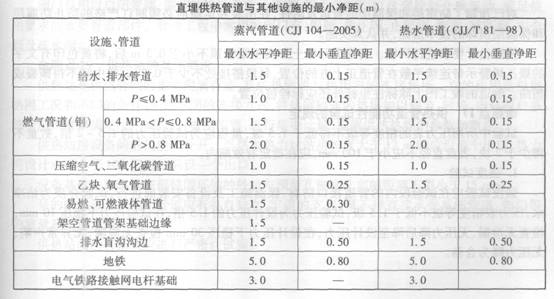

注：表格内空白时为相应标准未做规定。
命题点16已预制防腐层和保温层的管道及附件的保护措施及管道回填要求
对已预制了防腐层和保温层的管道及附件，在吊装和运输前必须制订严格的防止防腐层和保温层损坏的技术措施，并认真实施。
按照设计要求进行间填。当管道回填土夯实至距管顶不小于0．3 m后，将黄色印有文字的聚乙烯警示带连续平敷在管道正上方的位置，每段搭接处不少于0．2 m，带中间不得撕裂或扭曲。管道的竣工图上除标注坐标外还应标栓桩位置。
命题点17供热管道功能性试验的规定
试验中所用压力表的精度等级不得低于1．5级，量程应为试验压力的1．5～2倍，数量不
得少于2块，表盘直径不应小于100 mm，应在检定有效期内。
1．强度试验
强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行，试验介质为洁净水，压力表精度等级不低于1．5级，试验压力为设计压力的1．5倍，在试验压力下稳压10 min，
检查无渗漏、无压力降后降至设计压力，在设计压力下稳压30 min检查无渗漏、无异常声响、无压力降为合格。
当管道系统存在较大高差时，试验压力以最高点压力为准，同时最低点的压力不得超过管
道及设备的额定压力。
2．严密性试验
严密性试验压力为设计压力的1．25倍且不小于0．6 MPa。一级管网稳压1 h内压力降不
大于0．05 MPa；二级管网稳压30 min内压力降不大于0．05 MPa。
3．试运行
工程已经过预验收合格且热源已具备供热条件后，对热力系统应按建设单位、设计单位认
可的参数进行试运行，试运行的时间应为连续72 h。
试运行过程中应缓慢提高工作介质的升温速度，应控制在不大于10。C／h。在试运行过程
中对紧固件的热拧紧，应在0．3 MPa压力以下进行。
试运行中应对管道及设备进行全面检查，特别要重点检查支架的工作状况。
命题点18供热管网的附件
1．补偿器
补偿器分为自然补偿、人工补偿两类。目前常用的补偿器主要有：L形补偿器、Z形补偿
器、Ⅱ形(或Ω形)补偿器、波形(波纹)补偿器和填料式(套筒式)补偿器等几种形式。
(1)自然补偿是利用管路几何形状所具有的弹性，来吸收热变形。自然补偿器分为L形和z形两种，安装时应正确确定弯管两端固定支架的位置。
(2)人工补偿是利用管道补偿器来吸收热变形的补偿方法，常用的有方形补偿器、填料式
补偿器、波形补偿器等。
2．管道支架
管道的支承结构称为支架，其作用是支承管道并限制管道的变形和位移。根据支架对管
道的约束作用不同，可分为活动支架和固定支架；按结构形式可分为托架、吊架和管卡三种。
活动支架的作用是直接承受管道及保温结构的重量，并允许管道在温度作用下，沿管轴线
自由伸缩。活动支架可分为：滑动支架、导向支架、滚动支架、悬吊支架等四种形式。
3．阀门
阀门是用以启闭管路，调节被输送介质的流向、压力、流量，以达到控制介质流动、满足使
用要求的重要管道部件。管道工程中常用的阀门有：闸阀、截止阀、止回阀、旋塞、减压阀、安全阀及疏水阀。
