(二)绘图规则

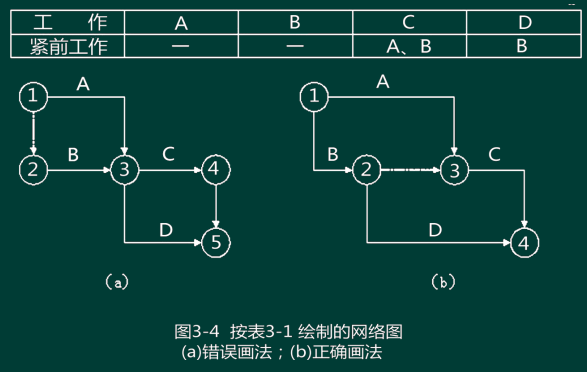

(1)双代号网络图必须正确表达已确定的逻辑关系。
(2)双代号网络图中,不允许出现循环回路。
(3)双代号网络图中,在节点之间不能出现带双向箭头或无箭头的连线。
(4)双代号网络图中,不能出现没有箭头节点或没有箭尾节点的箭线。
(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时,为使图形简洁,可使用母线法绘制。
(6)绘制网络图时,箭线不宜交叉。当交叉不可避免时,可用过桥法或指向法。
(7)双代号网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外),其他所有节点均应是中间节点。一项工作应当只有唯一的一条箭线和相应的一对节点,且要求箭尾节点的编号小于其箭头节点的编号,节点的编号顺序应从小到大,可不连续,但不允许重复。
(8)双代号网络图应条理清楚,布局合理。箭线可以为直线、折线或斜线,但其行进方向均应从左向右,不宜画成任意方向或曲线形状,尽可能用水平线或斜线,避免倒回箭头。

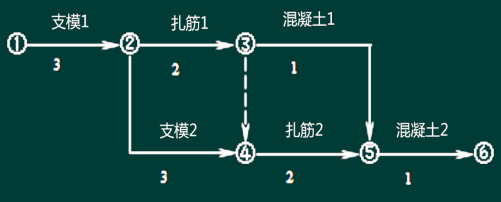

(三)时间参数计算
1.工作持续时间(Di-j)
工作持续时间是一项工作从开始到完成的时间。
2.工期(T)
工期泛指完成任务所需要的时间,一般有三种:
(1)计算工期,根据网络计划时间参数计算出来的工期,用Tc表示;
(2)要求工期,任务委托人所要求的工期,用Tr表示;
(3)计划工期,根据要求工期和计算工期所确定的作为实施目标的工期,用Tp表示。
网络计划的计划工期Tp应按下列情况分别确定:
当已规定了要求工期Tr时,
TP≤Tr
当未规定要求工期时,可令计划工期等于计算工期,
TP=Tc
3.网络计划中工作的六个时间参数
(1)最早开始时间(ESi-j),是指在各紧前工作全部完成后,工作i一j有可能开始的最早时刻。
(2)最早完成时间(EFi-j),是指在各紧前工作全部完成后,工作i—j有可能完成的最早时刻。
(3)自由时差(FFi-j),是指在不影响其紧后工作最早开始的前提下,工作i一j可以利用的机动时间。
自由时差=紧后工作最早开始的小值—本工作最早完成
(4)总时差(TFi-j),是指在不影响总工期的前提下,工作i一j可以利用的机动时间。
总时差=本工作最迟—本工作最早
(5)最迟开始时间(LSi-j),是指在不影响整个任务按期完成的前提下,工作 i—j 必须开始的最迟时刻。
(6)最迟完成时间(LFi-j),是指在不影响整个任务按期完成的前提下,工作 i一j 必须完成的最迟时刻。
4.标号法
5.总时差计算的完整步骤
6.总时差计算的经验公式
总时差=(紧后总时差+与紧后的时间间隔)的最小值
