7、某氧气加压站工艺管道系统如图6一Ⅱ—1所示。
①本图为氧气加压站的部分工艺管道，该管道系统工作压力为3．2MPa。图中标注尺寸标高以m计，其他均为mm计。
②管道；采用碳钢无缝钢管，系统连接均为电弧焊；弯头采用成品冲压弯头，三通现场挖眼连接。
③阀门、法兰；所有法兰为碳钢对焊法兰，阀门型号除图中说明外，均为J4H一25，采用对焊法兰连接。
④管道支架为普通支架，其中，φ133×6管支架共5处。每处26kg；4,108×5管支架共20处，每处25kg。
⑤管道安装完毕做水压试验，然后对L3—φ108×5管道焊口均做X光射线无损探伤，胶片焊格为80mm×150mm，其焊u数量为6个。
⑥管道安装就位后，所有管道外壁刷刷漆，缓冲就引出管线L3 φ108×5采用炭棉管壳(厚度为60mm)做绝热层，外缠铝箱保护层。

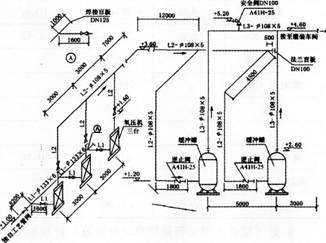

图6一Ⅱ一1氧气加压站工艺管道系统图
计算相关费用时按下列规定：
(1)该工程部分分部分项工程量清单项目的工料单价如表6一Ⅱ一1所示。
表6一Ⅱ一1分部分项工程量清单项目工料单价表
|
|
|
|
工料单价/元 |
||
|
序号 |
工程名称 |
计量单位 |
人工费 |
材料费 |
机械费 |
|
1 |
无缝钢管φ133×6 |
m |
3.50 |
1.10 |
7.50 |
|
2 |
管道支架 |
kg |
2.30 |
1.20 |
1.00 |
|
3 |
管道试压 |
100m |
130．00 |
67.50 |
16.20 |
|
4 |
管道X光射线探伤 |
张 |
10.70 |
14.60 |
10.50 |
|
5 |
管道刷油 |
m2 |
1.50 |
0.10 |
|
|
6 |
管道绝热 |
m3 |
130．00 |
27.00 |
7．00 |
(3)管理费、利润分别按人工费85％、60％计。
(计算结果均保留两位小数)
问题：
1．计算分部分项工程量。依据《全国统一安装工程预算工程量计算规则》计算工程量，并将工程量和计算过程填人答题卷表6一Ⅱ一2管道安装工程分部分项工程量计算表的相应栏目内。
2．编列工程量清单。依据《建设工程工程量清单计价规范》(GB 50500--2013)编列出管道(项目编码030602002)及管道支架(项目编码030615001)的分部分项工程量清单，并填入答题卷表6—Ⅱ一3分部分项工程量清单中。
3．计算分部分项工程量清单综合单价。计算无缝钢管φ133×6一项的分部分项工程量清单综合单价，并填人表6一Ⅱ一4分部分项工程量清单综合单价计算表。
