选做题：案例题（电气和自动化控制工程）

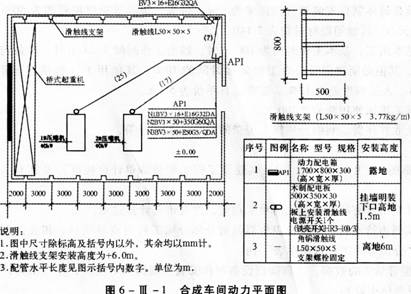

8、某化工厂合成车间动力安装工程，如图6一Ⅲ一1所示。
(1)APl为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢(单位重量为 10 kg／m)。
(2)所有埋地管标高均为一0．2m，其至API动力配电箱出口处的管口高出地坪0．1m，设备基础顶标高为+0．5m，埋地管管口高出基础项面0．1m，导线出管口后的预留长度为1m，并安装1根同口径0．8m长的金属软管。
(3)木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m。
(4)滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m。
(5)表6—Ⅲ一1中数据为计算该动力工程的相关费用。
表6一Ⅲ一1动力工程相关费用
|
|
|
安装费(元) |
主材 |
|||
|
项目名称 |
计量单位 |
人工费 |
辅材费 |
机械使用费 |
单价(元) |
损耗率％ |
|
管内穿线动力线 路BV16mm2 |
m |
0.64 |
0.76 |
0 |
5.80 |
5 |
6．分部分项工程量清单的统一编码见表6一Ⅲ一2。
表6一Ⅲ一2分部分项工程量清单统一编码
|
项目编码 |
项目名称 |
项目编码 |
项目名称 |
|
03020700 1 |
滑触线 |
030212001 |
电气配管 |
|
030204018 |
配电箱 |
030212003 |
电气配线 |
|
030204019 |
控制开关 |
030206006 |
电机检查接线与调试低压 交流异步电动机 |
1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。写出配管、配线和滑触线的计算式，并填写答题表6一Ⅲ一3“分部分项工程量清单表”(此处表略)。
2．假设管内穿线BV16mm2的清单工程量为60m，依据上述相关费用计算该项目的综合单价，并填入答题表6—Ⅲ一4“分部分项工程量清单综合单价计算表”。(计算过程和结果均保留两位小数)
