2014年造价工程师考试《案例分析》深度预测卷(1)

说明：本试题分三个专业(Ⅰ土建工程、Ⅱ管道和设备工程、Ⅲ电气和自动化控制工程)，请任选其中一题作答，若选作多题，按所答的第一题(卷面顺序)计分。
选做题：案例题（电气和自动化控制工程）

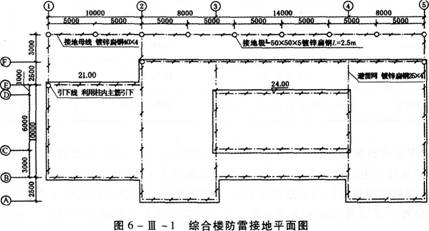

8、某综合楼防雷接地系统如图6一Ⅲ／一1所示。

注：
①图示标高以室外地坪为±0．00计算。不考虑墙厚，也不考虑引下线与避雷网、引下线与断接卡子的连接耗量；
②避雷网均采用一25 × 4镀锌扁钢，C—D和③一④部分标高为24m，其余部分标高均为21m；
③引下线利用建筑物柱内主筋引下，每一处引下线均需焊接2根主筋。每一引下线离地坪1．8m处设一断接卡子；
④户外接地母线均采用一40×4镀锌扁钢，埋深0．7m；
⑤接地极采用L50×50 × 5镀锌角钢制作，L=2．5m；
⑥接地电阻要求小于10欧姆；
⑦图中标高单位以m计，其余均为mm。
(1)该防雷接地工程的相关费用如表6—111一1所示。
表6一Ⅲ一1防雷接地工程的相关费用

			安装费(元)			主材
序号	项目名称	计量单位	人工费	材料费	机械费	单价	耗用量
1	角钢接地极制作安装	根	14.51	1.89	14.32	42.40	1．O3％
2	户外接地母线敕设——40×4	m	7.41	0．O9	0.21	6.30	1．O5
3	引下线利用建筑物柱内主筋引下	m	1.92	0.29	3.34
4	避雷网设——25×4	m	2.15	0.89	0.69	3.90	1.05
5	断接卡子制作安装	套	8.42	2.20	0．01
6	接地电阻测试	系统	18.72	1.49	14.52

(2)管理费和利润分别按人工费的55％和45％计算。
(3)分部分项工程量清单的统一编码如表6一Ⅲ一2所示。
表6一Ⅲ一2分部分项工程量清单的统一编码

防雷及接地装置		电气调整试验
项目编码	项目名称	项目编码	项目名称
030209001	接地装置	030211006	母线
030209002	避雷装置	030211007	避雷器、电容器
030209003	半导体少长针消雷装置	030211008	接地装置

问题：
1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单计价表。将户外接地母线敷设(以断接卡子1．8m处作为接地母线与引下线的分界点)、引下线利用建筑物柱内主筋引下和避雷网敷设的工程量计算式填入答题卷表6一Ⅲ一3上方的相应位置，并填写答题卷表6一Ⅲ一3“分部分项工程量清单计价表”中的第1～5项(此处表略)。
2．依据上述相关费用数据计算避雷装置项目的工程量清单综合单价，并分别填入表6一Ⅲ一4“分部分项工程量清单综合单价计算表”(此处表略)和表6—Ⅲ—3“分部分项工程量清单计价表”中的第6～7项。(计算结果均保留两位小数)
