2013年造价工程师《案例分析》真题试卷

案例题（电气和自动化控制工程）
8、工程背景资料如下：
1．图6一Ⅲ一1所示为某综合楼底层会议室的照明平面图。
2．照明工程的相关定额见下表：

			安装基价(元)			未计价主材
定额编号	项目名称	定额单位	人工费	材料费	机械费	单价	损耗率 (％)
2—263	成套配电箱嵌入式安装 (半周长0.5m以内)	台	119.98	79.58	O	250.00元／台
2—264	成套配电箱嵌入式安装 (半周长1m以内)	台	144.00	85.98	0	300.00元／台
2一l596	格荧光灯盘 XD一512一Y20—3吸顶安装	10套	243.97	53.28	O	120.00元／套	1
2一1594	单管荧光灯YG2—1吸顶安装	10套	173.59	53.28	0	70.00元／套	1
2一1384	半圆球吸顶灯JXD2—1安装	10套	179.69	299.60	0	50.00元／套	1
2一1637	单联单控暗开关安装	10个	68．OO	11.18	O	12.00元／个	2
2—1638	双联单控暗开关安装	10个	71.21	15.45	0	15.00元／个	2
2一1639	三联单控暗开关安装	10个	74.38	19.70	0	18.00元／个	2
2—1377	暗装接线盒	10个	36.00	53.85	0	2.70元/个	2
2—1378	暗装开关盒	10个	38.41	24.93	0	2.30元/个	2
2—982	镀锌电线管φ20沿砖 混凝土结构暗配	100m	471.96	82.65	35.68	6.00元／m	3
2—983	镀锌电线管φ25沿砖 混凝土结构暗配	100m	679.94	144.68	36.50	8．O0元／m	3
2—1172	量内穿线BV一2.5mm2	100m	79.99	44.53	0	2.20元／m	16

3．该工程的人工费单位为80元／32日，管理费和利润分别按人工费的50％和30％计算。
4．相姜分部分项工程量清单项目统一编码见下表：

项目编码	项目名称	项目编码	项目名称
030404017	配电箱	030404034	照明开关
030412001	普通灯具	030404036	其他电器
030412004	装饰灯	030411005	接线盒
030412005	荧光灯	030411006	接线盒
030404009	控制开关	030411001	配管
030404031	小电器	030411004	配线

问题：
1．按照背景资料和图6一Ⅲ一1所示内容，根据《建设工程工程量清单计价规范》(GB50500
—2013)和《通用安装工程工程量计算规范》(GB50856—2013)的规定，分别列式计算管、线工程量，将计算结果填入答题纸上，并编制该工程的“分部分项工程和单价措施项目清单与计价表”。
2．设定该工程镀锌电线管qb20暗配的清单工程量为70m，其余条件均不变，要求上述相关定额计算渡锌电线管φ20暗配项目的综合单价，并填入“综合单价分析表”中。(保留两位小数)

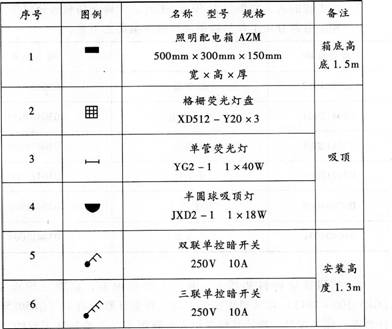

说明：
1．照明配电箱AZM电源由本层总配电箱引来。
2．管路为镀锌电线管φ20或φ25沿墙、楼板暗配，顶管敷设标高除雨篷为4m外，其余均为5m。管内穿绝缘导线BV一5002．5mm2。管内穿线管径选择：3根线选用φ20镀锌电线管；4—5根线选用φ25镀锌电线管。所有管路内均带一根专用接地线(PE线)。
3．配管水平长度见图6一Ⅲ一1括号内数字，单位为m。
