2014年造价工程师考试《案例分析》深度预测卷(3)

选做题：案例题（管道和设备工程）
7、某化工厂内新建办公试验楼集中空调通风系统安装工程，如图6一Ⅱ一1所示。

说明：
①本图为某化工厂试验办公楼的集中空调通风管道系统。图中标注尺寸标高以m计，其他均以mm计。
②集中通风空调系统的设备为分段组装空调器落地安装。
③风管及其管件采用镀钢板(咬口)现场制作安装，天圆地方按大口径计。
④风管系统中的软管接口、风管检查孔、法度测定孔、插板式送风口为现场制安；阀件、散流器为供应成品现场安装。
⑤风管法兰、加固框、支托吊架除锈后刷防锈漆两遍。
⑥风管保温本项目不作考虑。
⑦其他束尽事宜均视为与‘全国统一安装工程预算定额》的要求相符。

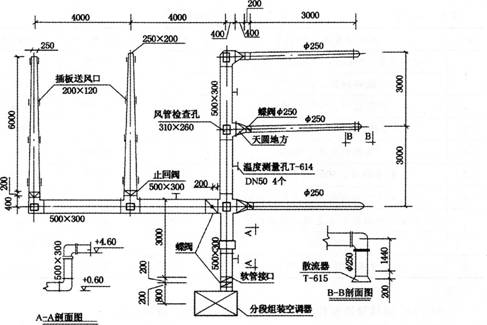

图6—Ⅱ一1集中空调通风管道系统布置图
(1)该工程分部分项工程量清单项目的统一编码如表6一Ⅱ一1所示。
表6—Ⅱ—1分部分项工程量清单

项目编码	项目名称	项目编码	项目名称
030901004	空调器	030902001	碳钢通风管道
030903001	碳调节器	030903007	碳钢送风口、散流器
030904001	通风工程检测、调式

(2)管理费、利润分别按人工费的55％、45％计。
(3)该工程部分分部分项工程项目的工料机单价如表6一Ⅱ一2所示。(计算结果均保留两位小数)
表6—Ⅱ一2工料机单价表

序号	工程项目及材料名称	计量单位	人工费／元	材料费／元	机械费／元
	矩形风管：500ram×300ram．δ=0.75	m2	14.00	20.00	2.00
1	镀锌钢管：8=0.75	m		50．00
2	矩形蝶阀：500×300mm	个	10.00	280．00	10．00
3	风管检查孔：310mm×260mm	kg	6．00	6.00	1.00
4	温度测定孔：DN50	个	15．00	10.00	5.00
5	软管接口：500ram×300mm	m2	50．00	120.00	5.00
6	风管法兰加固框吊托支架：除锈	100kg	10.00	3.00	7.00
	风管法兰加固框吊托支架：刷防锈漆两遍	100kg	20．00	2．00	28.00
7	防锈漆	kg		32.8
8	通风工程检测、调试	系统	200.00	100．00	400.00

注：
①每10m²通风管道制作安装工程量耗用11．38m2镀锌钢板；
②每10m²通风管道制作安装工程中，风管法兰加固框吊托支架耗用钢材按52．00kg计，其中施工损耗为4％；
③每100kg风管法兰加固框吊托支架刷油工程量，刷防锈漆两遍，耗用防锈漆2．5kg。
问题：
1．根据《建设工程工程量清单计价规范》的规定，编列出该工程的分部分项工程量清单项目，将相关内容填入答题卷表6一Ⅱ一3中，并在表6一Ⅱ一3的下面列式计算三种通风管道的工程量。
2．假设矩形风管500mm×300mm的工程量为40m²时，依据《建设工程工程量清单计价规范》的规定，计算矩形风管500mm×300mm的工程量清单综合单价，将相关数据内容填入答题卷表6一Ⅱ一4中，并在表6一Ⅱ一4下面列式计算所列项目的工程量或耗用量(此处表略)。
