选做题：案例题（电气和自动化控制工程）

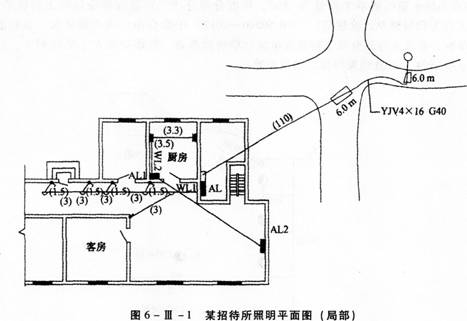

8、某二层招待所局部电气平面图，如图6-Ⅲ-1所示：
1.AL、AL1、AL2均为定型照明配电箱，安装高度底边距地面600mm，室内地面标高为±0.00，室外地面标高为-0.45m;
2．电缆穿钢管直埋，经过落地电缆换线箱引入AL(电缆换线箱的尺寸忽略不计)，水平长度见图中括号内数字；电缆沟(一般土沟)宽1 m，沟底标高为一0．8m，室外部分电缆穿越街道应加直径为120mm的混凝土保护管，每段长度为6m；
3．计算电缆长度时不计算电缆敷设长度、波形弯度和交叉的附加长度，连接箱体处，出管后电缆的预留长度为1m，电缆头为户内干包式，其除加长度不计；
4．照明回路采用镀锌钢管DN20沿顶板暗配，动力(插座)回路采用镀锌钢管DN32沿地面暗配；建筑物层高3m，灯具为半圆球吸顶灯，插座距顶0．312 1m，开关距地1．3m。
说明：
1．AL、AL1、AL2配电箱尺寸分别为450×800×400、400×700×400、400×700×400(宽×高×厚)；
2．照明回路穿绝缘导线BV2×2．5mm2，动力(插座)回路穿绝缘导线BV3×4mm2。
3．配管水平长度见图示括号内数字，单位为m。
表6一Ⅲ一1电气安装工程的工料机单价
|
|
|
|
安装费(元) |
主材 |
|||
|
序号 |
项目名称 |
计量单位 |
人工费 |
材料费 |
机械费 |
单价／元 |
耗用率／(％) |
|
l |
铜芯电力电缆设16mm2 |
m |
3.26 |
1.64 |
0．05 |
81.79 |
1 |
|
2 |
户内干包式电力电缆终端头制 作安装16mm2 |
个 |
12.77 |
67.14 |
0 |
|
|
|
3 |
电缆沟挖填(一般土沟) |
m3 |
14.4 |
0 |
0 |
|
|
1．依据《建设工程工程量清单计价规范》(GB 50500--2013)，计算该工程的电缆、配电箱、W11、W12回路的配管、配线、灯具、开关和插座的工程量。将计算过程及结果填入分部分项工程量计算表。
2．依据《建设工程工程量清单计价规范》(GB 50500--2013)，编制该工程的电缆、配电箱、灯具、开关和插座的分部分项工程量清单，填入分部分项工程量清单表。电气系统各分部分项工程量清单项目的统一编码为：电缆的项目编码为030208001、配电箱的项目编码为
030204018、电气配管的项目编码为030212001、电气配线的项目编码为030212003、半圆球吸顶灯的项目编码为030213001、小电器的项目编码为030204031；
3．假设电缆清单工程量为31m，根据分部分项工程量清单项目的工料机单价表，按《建设工程工程量清单计价规范》(GB 50500--2013)中综合单价的内容要求，编制分部分项工程量清单综合单价计算表。管理费按人工费的65％计算，利润按人工费的35％的计算(计算结果均保留两位小数)。
